【原廣東省機電建筑設計院有限公司】
【原廣東省機電建筑設計院有限公司】
發(fā)布日期：2020-09-30
?
火災后房屋安全鑒定，對失火建筑物損傷的鑒定一般分為四步，即火災情況調查;火災溫度判定;結構受損檢測評估;鑒定與處理。
火災情況調查：
了解火災原因、持續(xù)時間(其中旺燃時間)和滅火形式;了解燃燒物品種、數量;不燃物火災后殘留狀態(tài);火災后混凝土構件表面外觀特征;了解火災工程原設計和施工情況、構件截面尺寸和配筋。
火災溫度判定：
判定火災溫度、混凝土構件表面灼著溫度及評估主筋受熱溫度;有條件的進行X衍射線分析和電鏡分析判定火災溫度。
結構受損檢測評估：

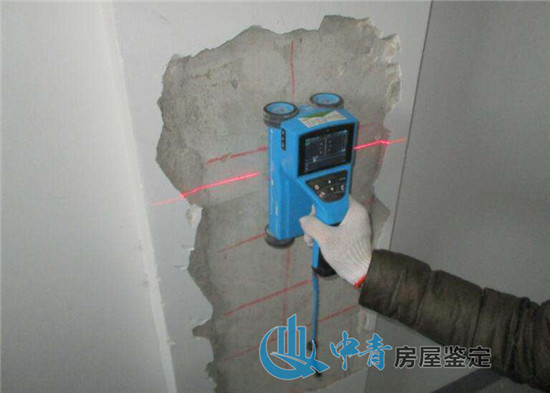

對火災后混凝土構件進行混凝土和鋼筋殘余強度檢測得出綜合推定值;對火災后混凝土構件進行裂縫寬度、長度、形狀的檢測并圖示記錄;對構件混凝土結構構件進行撓度、傾斜、節(jié)點轉動等檢測并記錄;對構件截面有效殘余尺寸檢測(即燒損深度檢測);根據火災溫度、查混凝土與鋼筋的黏結強度折減系數;查混凝土和鋼筋強度的折減系數;根據調查結果及檢測數據，驗算混凝土構件的剩余承截力。
火災后建筑結構受到一定程度的損傷，其根本原因在于結構構件的材料性能受火災作用而改變，從而使結構承載能力降低。因此火災后結構受損評定就是通過對結構構件的材料性能進行檢測，通過檢測結果的綜合分析對結構損傷和混凝土強度進行評估。
(一) 混凝土強度評估：
高溫使混凝土受到損傷，不僅其有效面積減少，而且混凝土在高溫作用下會產生一系列的物理化學變化。經高溫作用后，水泥石內部裂紋增多，結構變得疏松多孔，當混凝土溫度在500℃以上時，混凝土中游離的Ca(OH)2進行熱分解而使混凝土呈中性，使混凝土保護鋼筋的作用大為降低，從而影響混凝土結構的耐久性。
混凝土受高溫作用后最明顯的宏觀變化是力學性能降低，評定混凝土強度的方法主要有以下幾種：

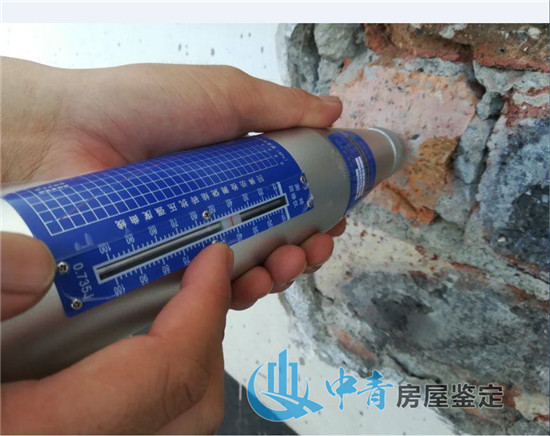

1、回彈法;
2、超聲波法;
3、鉆芯法;
4、敲擊法;
5、綜合法;
實際上，單個構件在不同截面甚至同一截面的不同位置受損程度都會有差別。僅用單一的某種方法所得出的評測結果作為依據顯然難以客觀反映混凝土受損程度。如將上述的前三種檢測方法測得的結果加以綜合，這樣得出的檢測結果更能反映客觀實際。
(二) 鋼筋的損傷及強度評估：

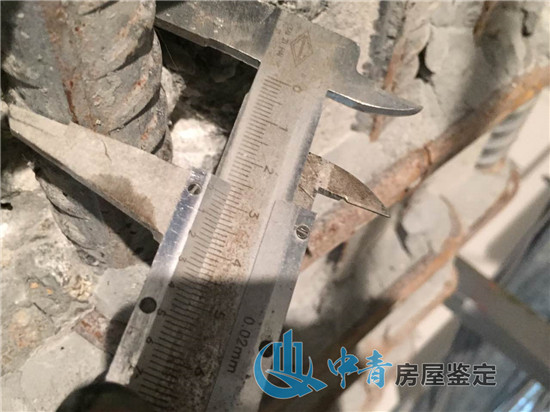

高溫下的鋼筋強度大約從300℃開始隨溫度升高而迅速降低，當溫度達到600℃~700℃時，鋼筋已處于熱塑狀態(tài)而無法承受荷載，但冷卻后鋼筋強度有所恢復，恢復程度與鋼筋種類及化學成分有關。評估鋼筋損傷情況較簡單的方法是從具有代表性的受損構件中截取外露受火作用的鋼筋進行力學性能試驗，確定極限強度，屈服強度，延伸率。
(三) 鋼筋與混凝土間粘結強度的評估：
鋼筋與混凝土間粘結強度隨受火溫度升高呈下降趨勢。一方面是由于混凝土抗拉強度下降致使粘結力減少，另一方面是滅火時的消防噴水使混凝土由于溫差加劇而產生的裂縫也導致粘結力下降。當鋼筋與混凝土的界面溫度達到400℃時，結構的鋼筋與混凝土的粘結強度降低較大，鋼筋與混凝土共同工作能力差，導致梁的撓度增加以及裂縫寬度增大。
